Рамка крепления

Ненесущая стена поддержанная рамкой стеклянная ненесущая стена поддержанная рамкой металла вокруг стеклянной панели, главным образом включая:

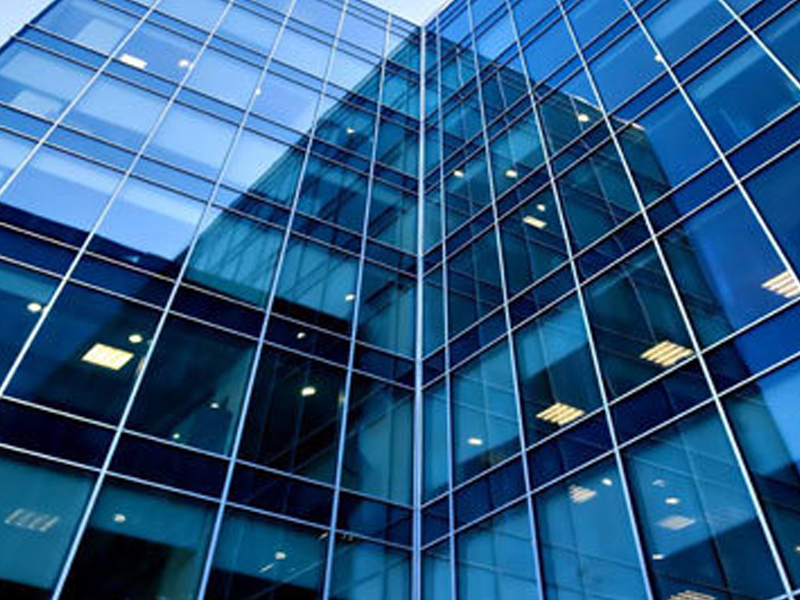

Обрамленная стеклянная занавесная стена

Обрамленная стеклянная ненесущая стена с членами рамки металла, который подвергли действию к наружной поверхности. Он обрамлен профилями из алюминиевого сплава со специальными секциями, а стеклянные панели полностью встроены в пазы профилей. Своя характеристика что профиль самого алюминиевого сплава имеет двойную роль каркасной структуры и фиксированного стекла.

Обрамленная стеклянная ненесущая стена самая традиционная форма, наиболее широко используемое, надежное представление. Сравненный с спрятанной ненесущей стеной рамки стеклянной, легче соотвествовать технологии строительства.

Скрытая стеклянная ненесущая стена рамки

Рамка металла стеклянной ненесущей стены скрыта на задней части стекла, и рамку металла нельзя увидеть снаружи. Спрятанную ненесущую стену рамки стеклянную можно разделить в полностью спрятанную ненесущую стену рамки стеклянную и полу-спрятанная ненесущая стена рамки стеклянная, полу-спрятанная ненесущая стена рамки может быть горизонтальной яркой спрятанной вертикалью, может также быть вертикальное яркое горизонтальное. Структура спрятанной ненесущей стены рамки стеклянной охарактеризована дальше: стекло вне алюминиевой рамки, и стекло скреплено к алюминиевой рамке с сеалант силикона структурным. Нагрузка ненесущей стены в основном ложится на герметик.

Все-стеклянная ненесущая стена

Цельностеклянная ненесущая стена представляет собой стеклянную ненесущую стену, состоящую из стеклянных ребер и стеклянных панелей.

1. Стеклянная толщина панели ненесущей стены все-стекла не должна быть чем 10 мм; Толщина листа прокатанного стекла не должна быть чем 8 мм; Толщина раздела нервюры стеклянной ненесущей стены не должна быть чем 12 мм, и высота раздела не должна быть чем 100 мм.

2. Когда стеклянная ненесущая стена превышает 4 м (толщина стекла 10, 12 мм), 5 м (толщина стекла 15 мм), 6 м (толщина стекла 19 мм), цельностеклянная ненесущая стена должна быть подвешена на основной конструкции.

3. Главный компонент все-стеклянной ненесущей стены должен иметь достаточную жесткость. Когда стальные фермы или стальные балки используются в качестве компонентов силы, центральная линия должна соответствовать центральной линии ненесущей стены, а центральная линия овального отверстия для винта должна соответствовать расположению анкерного болта вешалки ненесущей стены.

4. Жесткая горизонтальная структура переноса силы должна быть установлена между зажимом для подвешивания полностью стеклянной ненесущей стены и основной конструкцией.

5. После сварки всех стальных конструкций следует проводить приемку скрытых работ, а после приемки следует наносить антикоррозийную краску.

6. Размер стеклянной панели цельностеклянной ненесущей стены, как правило, велик, и для установки следует использовать механические присоски.

7. Все-стеклянная ненесущая стена позволяет впрыске сеалант силикона структурного на месте.

8. Цельностеклянная панель не должна находиться в прямом контакте с другими жесткими материалами. Зазор между поверхностью плиты и поверхностью украшения или структурной поверхностью не должен быть чем 8 мм, и должен быть загерметизирован сеалант.

Точечное крепление

Ненесущая стена поддержанная пунктом стеклянная ненесущая стена составленная стеклянной панели, прибора пункта поддерживая и структуры поддержки. Свои формы структуры поддержки стеклянная поддержка нервюры, одиночная поддержка стали или стальной трубы, поддержка ферменной конструкции и структура поддержки кабельной системы штанги напряжения.

Ненесущая стена блока ссылается на основную единицу структуры ненесущей стены сделанной различных прав стены и поддерживая рамок в фабрике, и сразу установлена на основной структуре ненесущей стены здания. Ненесущая стена блока можно разделить на: ненесущая стена блока и ненесущая стена полу-блока, также известная как сплошной блок cСтена уртайн, ненесущая стена полу-блока можно разделить в: вертикальная ненесущая стена разделенн-блока совмещенная, ненесущая стена блока стены окна.

Ненесущая стена-это внешняя стена здания, которая не является несущей и подвешивается как занавес, поэтому ее также называют подвесной стеной, которая представляет собой легкую стену, обычно используемую в современных больших и высотных зданиях с декоративными эффектами.

1, тип и структуру ненесущей стены согласно материалу можно разделить в стеклянную ненесущей стене, алюминиевой ненесущей стене, стальной ненесущей стене, етк., согласно рамке можно разделить в ненесущей стене рамки и рамке меньше стеклянной ненесущей стены.

2. Состав стеклянной ненесущей стены. Он состоит из трех частей: каркаса, стекла и аксессуаров.

(1) Скелет. Составленный продольных столбцов и рельсов, он использован для того чтобы поддержать стекло, исправить стекло, и соединиться с структурой стены путем соединять части. Он передает само-вес стекла и ветровых нагрузок и других нагрузок к основной структуре, так, что стекло и структура стены будут соединены в целом. (2) Стекло. Стекло ткань ненесущей стены, которая не только компонент приложения здания, но также архитектурноакустическая поверхность украшения, но также роль стеклянного окна.

3. Аксессуары (аксессуары соединения и установки): Главные аксессуары стеклянной стены болты расширения, алюминиевые ногти, снимая ногти, материалы прокладки запечатывания и соединители.

(1) Оплата. Определите ось стены и измерьте погрешность как основу для правильного положения каркаса.

(2) Каркасная установка. Последовательность установки каркаса выглядит следующим образом: сначала установите вертикальный каркас (колонну), а затем установите горизонтальный каркас (поперечный). Как правило, существует два способа крепления вертикального каркаса и стены. Один из них-делать закладные детали при заливке основной конструкции, а затем закрепить каркас после того, как соединительные детали свариваются с закладными деталями. Другой метод-просверлить отверстия в основной конструкции, закрепить соединитель на стене с помощью распорных болтов, а затем соединить каркас с соединителем. Первый прочно усилен, но положение закладных деталей часто не соответствует установке. Последнее положение установки является точным, но штамповка трудоемкая, а твердость не так хороша, как встраивание. Каркасная установка должна быть горизонтальной и вертикальной, чтобы создать условия для установки стекла. Каркасная установка должна быть сделана обработкой анти -- корозии, светлый стальной каркас должен быть покрыт с антиржавейной краской анти -- корозии. Каркас из алюминиевого сплава должен обратить внимание на защиту своей оксидной пленки, особенно контакт с бетоном должен находиться в оксидной пленке с антикоррозийной обработкой, чтобы предотвратить коррозию алюминия щелочным бетоном.

(3) установка стекла. Стеклянная установка напрямую связана со структурой каркаса. Как правило, существуют следующие методы.

① Стекло помещено в рамку алюминиевого сплава, и рамка алюминиевого сплава соединена с каркасом ненесущей стены. Этот метод подходит для каркаса из легкой стали с большой рамой.

② Закрепите каркас из алюминиевого сплава, а затем установите стекло непосредственно на каркас и зашифруйте уплотнение, как если бы устанавливали дверное и оконное стекло.

③ В системе невидимой рамы каркасной конструкции каркасу не нужно закрывать раму, а стекло непосредственно наклеивается на каркас с помощью высокопрочных скрепляющих материалов для формирования безрамной стеклянной ненесущей стены (или скрытой стеклянной ненесущей стены рамы).
