Если вам не нужно охлаждение кондиционера летом, не нужно ли отопление зимой, тепло зимой и прохладно летом, а также защита окружающей среды с низким содержанием углерода? А что ты думаешь?

Да, пассивная комната. -Давайте взглянем на это.

Пассивные дома также называют пассивными домами, или пассивными энергосберегающими домами. Это новое энергосберегающее здание, не является активным источником энергии для удовлетворения потребностей в охлаждении и отоплении дома, короче говоря, это высокоэнергоэффективное и комфортное жилое здание.

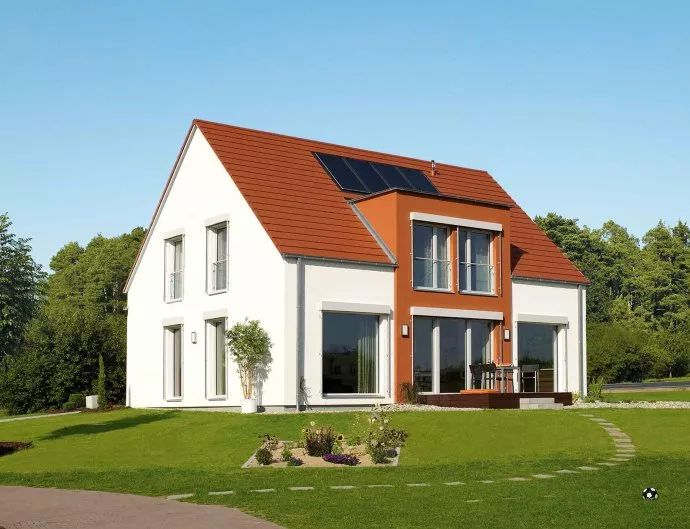

История пассивного дома: Дом Гамбурга

Концепция «пассивного дома» началась в 1996 году, первый «пассивный дом» был построен в 1999 году, каждый из 90 квадратных метров трех спален, основной деревянной конструкции. Стоимость строительства этого дома всего на 7% выше, чем в среднем доме, но эксплуатационные расходы очень низкие, использование солнечного отопления, электроснабжение может быть самодостаточным, в 2004 году бытовое отопление, вода, электричество всего 114 евро.

Energon, крупнейшее в мире пассивное офисное здание, было построено в Ульме, Германия, в 2002 году. Согласно требованиям, опубликованным Агентством пассивных домов Дармштадта, здание должно соответствовать определенным критериям с точки зрения годовой тепловой потребности, тепловой нагрузки, плотности воздуха и основных потребностей в энергии, чтобы называться квалифицированным «пассивным домом».

Строительство пассивных домов не ограничивается типом здания, включая офисные здания, жилые, школьные здания, спортивные залы и промышленные здания. Поэтому обычные здания могут быть реконструированы с учетом стандартных требований «пассивного дома», который имеет обширное практическое значение. Более 6000 пассивных домов в настоящее время используются в Германии, Австрии, Швейцарии и Италии. «Гамбургский дом» является первым сертифицированным «пассивным домом» в Китае.

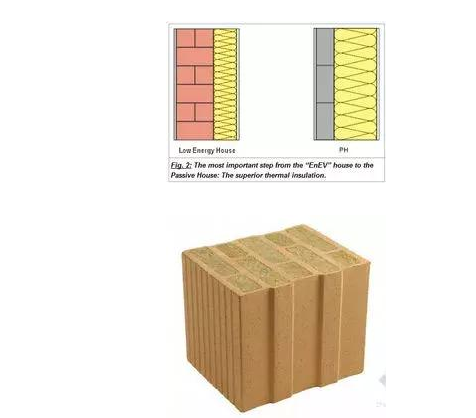

1. Изоляционный слой внешней защитной конструкции особенно толстый, желтая часть-это изоляционный слой, левая сторона-это толщина изоляционного слоя общего дома, а правая сторона-толщина изоляционного слоя пассивный дом.

Образец глиняного кирпича с внутренней полостью, заполненной изоляционным материалом

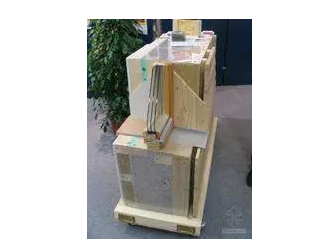

Диаграмма вырезывания структуры стены и окна пассивного дома стереоскопическая

2, супер энергосберегающее окно «пассивный дом» требуется не только для уменьшения потерь тепла, но и для повышения изоляции и комфорта. Даже в холодную, морозную погоду внутреннее боковое стекло может превышать 17 ° C.

Показатели пассивных окон дома:

A, значение Uw ≤ 0,8 Вт/(м²K)

B, Ug-1.6W /(m²K) · g < 0, значение g обычно составляет около 0,5.

Если это условие выполнено, это показывает, что солнечная тепловая энергия, полученная пассивными окнами зимой, больше, чем энергия, потерянная из-за проводимости.

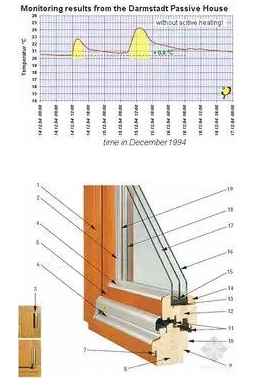

Трехмерная схема резки трехслойного окна с изоляцией из стекла

3. Некоторые части оболочки здания без теплового моста образуют области с относительно плотным тепловым потоком и низкой внутренней температурой поверхности под действием внутренних и наружных перепадов температур. Эти части становятся мостами с большей теплопередачей, поэтому их называют тепловыми мостами, а иногда их можно назвать мостами холода.

Так называемый эффект теплового моста, то есть физический эффект теплопроводности, потому что в полу и углу есть бетонные кольцевые балки и структурные колонны, и бетонные материалы имеют лучшую теплопроводность, чем стеновые материалы (теплопроводность бетонных материалов в 2-4 раза выше, чем у обычных кирпичей), И из-за плохой вентиляции в помещении разница температур между внутренним и наружным пространством велика в конце осени и начале зимы, а холодный и горячий воздух часто бываетEntly контакт. Теплопроводность изоляционного слоя стены неоднородна, что приводит к эффекту теплового моста, что приводит к росе, плесени и даже капанию на внутреннюю стену дома.

Структура здания термального моста свободная пассивного дома может избежать возникновения вышеуказанного явления.

4, хорошее уплотнение при обнаружении положительного и отрицательного давления, существуют строгие требования к потере газа. Потому что, если уплотнение не хорошее, будет происходить конвекция горячего и холодного газа, что приведет к потере тепла.

5, активная вентиляция системы вентиляции (противоточный воздушно-воздушный теплообмен) обеспечивает высококачественный воздух, при этом используется не менее 75% отработанного тепла выхлопных газов для нагрева перекачиваемого свежего воздуха, в это время выхлопные газы и свежий воздух не смешиваются. Поскольку пассивный дом очень хорошо герметичен, замена воздуха может быть оптимизирована, и она строго контролируется на уровне 0,4/ч (скорость обмена воздуха в час).

Открытый свежий холодный воздух, через зеленую трубу, сначала поступает в основные компоненты управления внутренней системы вентиляции с рекуперацией энергии. Крытый выхлопной газ содержа некоторое количество жары, через желтую линию трубы, также собирает в компоненты управлением ядра крытой системы вентиляции рекуперации энергии. Вентиляционная система с рекуперацией энергии улавливает большую часть тепла в выхлопных газах и нагревает свежий воздух, поступающий в помещение. Подогретый свежий воздух направляется в каждую комнату по синим трубам. После рекуперации тепла выхлопные газы выпускаются наружу по трубопроводу.

Внутренняя система вентиляции с рекуперацией энергии, солнечная система горячего водоснабжения + бойлер система горячего водоснабжения + система подогрева пола + радиаторное отопление + бытовая горячая вода-обмен горячей воды смешанная система хранения, принципиальная схема

В будущем строительная отрасль обязательно будет развиваться в направлении охраны окружающей среды, энергосбережения и высокого качества. Как своего рода высокая энергоэффективность, высокий комфорт и высокое качество формы здания, пассивный дом, безусловно, займет место в будущем.
